EMT-24 多探头球面场系统


目前EMT24系统已成为天线OTA测量的理想解决方案,特别对新的制式或高数据吞吐量或高频率协议应用上。

系统特点:

1. 支持2G/3G/4G蜂窝网络制式

2. 支持WIFI制式的a/b/g/n协议,

3. 支持蓝牙制式

4. 支持NB-IoT/eMTC物联网制式,

5. 支持车联网V2X制式

6. 支持多种导航制式:GPS/北斗/伽利略/GLONASS

7. 支持无源/有源测量模式自动切换

8. 根据用户应用,提供3种尺寸,紧缩型/标准型/大型尺寸。

9. 支持后期 MIMO测试功能


系统参数性能:

1. 频率范围:400MHz~6GHz

2. 系统动态范围:65dB(典型值)

3. 系统探头数量:23+1(自定义)

4. 被测件最大承重:50Kg(自定义)

5. 被测件最大尺寸:1.79米(自定义)

6. 相位中心测量精度:1mm(特殊定制)

7. 测量参数:增益/波束宽度/波束指向/效率/方向性/极化/轴比/前后比/TRP/TIS/等等

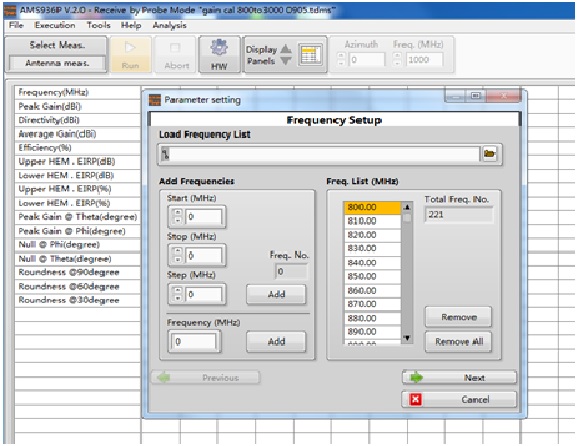

图:系统软件设置界面

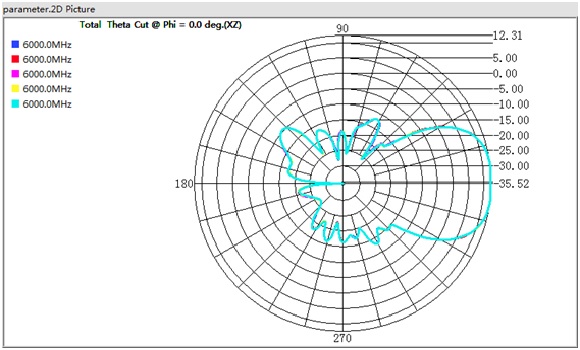

图:2D方向图软件界面

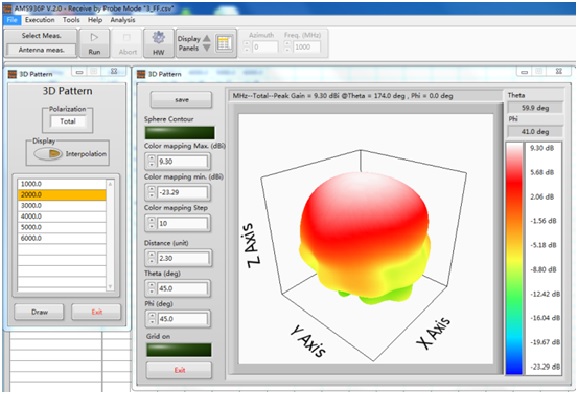

图:3D方向图软件界面

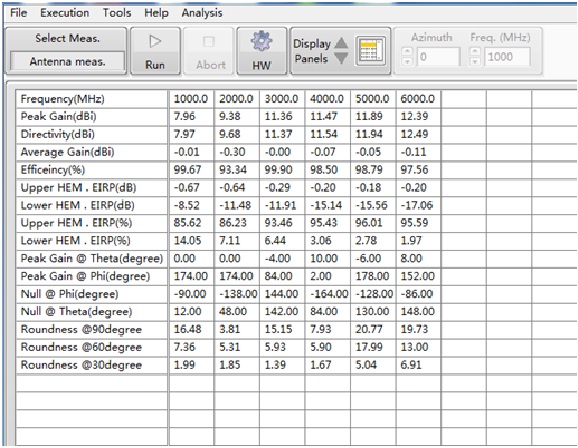

图:系统软件数据界面


图:系统有源测量软件界面
